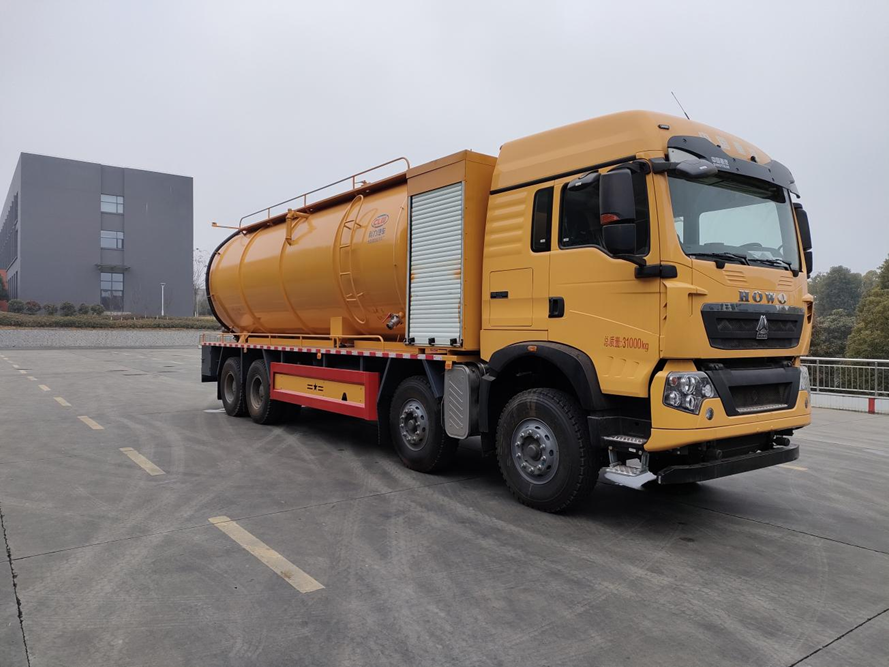

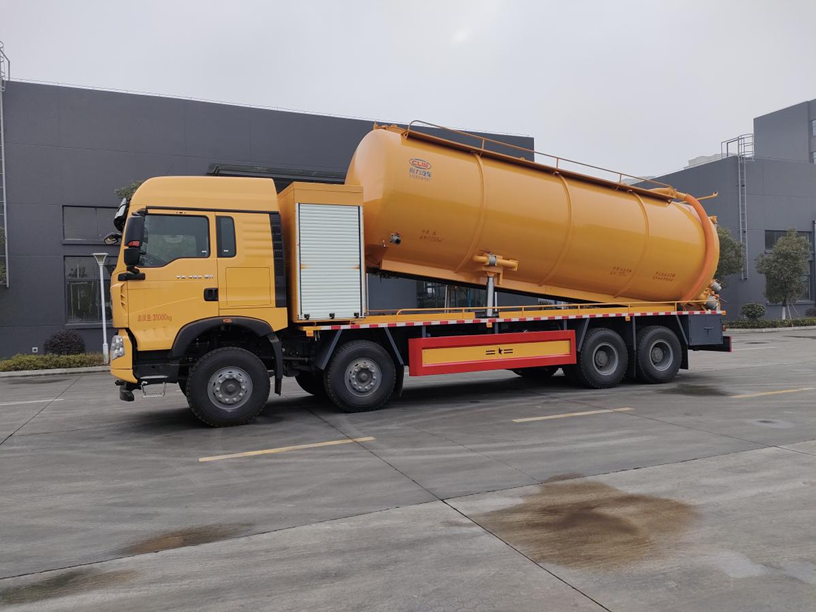

整车参数: |
|
整车型号 |
CL5313GQW6CC |
产品名称 |
清洗吸污车 |
总质量 |
31000(Kg) |
额定载质量 |
11535/11470(Kg) |
整备质量 |
19335(Kg) |
外形尺寸(长*宽*高) |
12000,×2550×3850,3950 |
轴距 |
1800+4575+1400(mm) |
罐体容积约 |
33立方 |
罐体材质 |
Q235碳钢 |
罐体厚度 |
8mm |
排污口 |
600液压门 |
罐体自卸 |
举升卸料 |
吸污口 |
100球阀 |
水循环泵水箱 |
碳钢材质 |

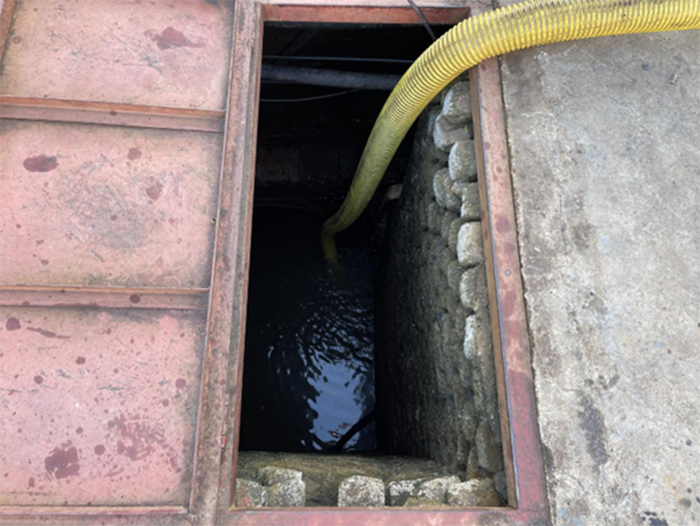

垂直吸污深度 |
10-15米 |
水平吸污距离 |
50-100米 |
负压可达 |
-0.8 |
高压泵类型 |
柱塞泵 |
高压泵 |
品浮350流量 |
底盘配置 |
|
(1)、底盘配置:ZZ1317N466GF1 豪沃 TX7;专用车;TX-V驾驶室 ;手动后视镜;主气囊+副简易型座椅;MC11.43-61发动机;HW19712C变速器+HW70法兰式取力器;VGD75自调臂前轴(鼓);MAT16ZG自调臂双后桥(鼓);速比5.32;双层车架 |
|
罐体配置 |
|

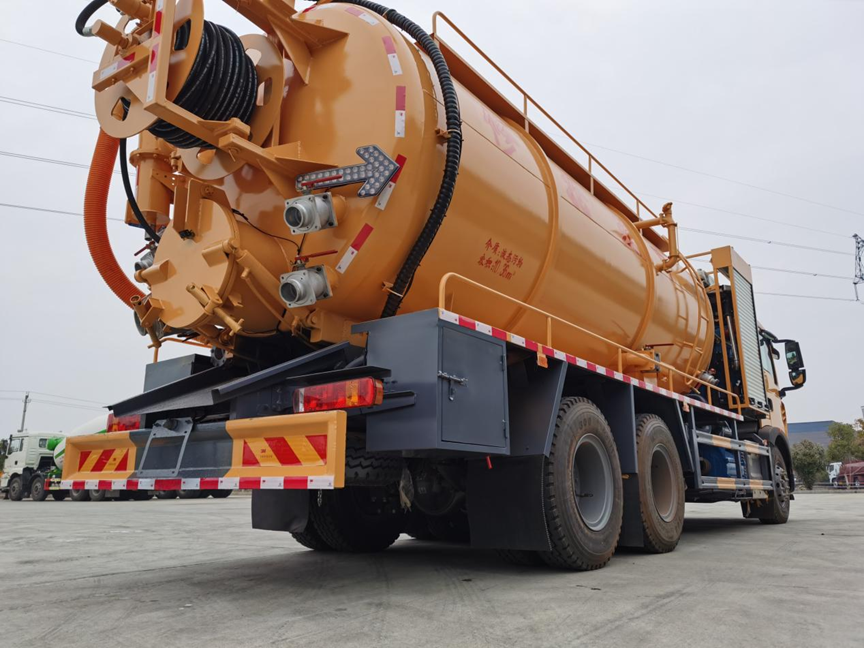

罐体容积:33立方,罐体内底部装不锈钢底板1.2米宽,顶部两侧做防滑平台护栏,罐体及封头厚度:8mm,清水罐用水泥灌口位置处于前封头300mm处为**罐口后边缘焊接800mm高的隔板不需要折波浪,水污互通,水污互通位置安装清洗污罐装置带高压管接头,120米25的沈阳高压管,顶部另安装50圆阀门当呼气阀。 2:吸污33立方,清水10方(内封头用散水罐口互通)(污灌两个散水灌口),视粪窗一个,清水灌左右各装洗手,清水罐、污水罐内各做爬梯一个,副梁选用橡胶垫,中置顶,亮管上加一个球阀,罐体带罐内清洗装置。3.品浮高压泵:流量:350min,压力:19mpa。4:边挂204水循环泵,副发为:潍柴420马力配258水循环泵。 5:后封头可旋转齿轮自动液压绞盘,800后开口保整车尺寸,一个不绣钢圆6寸偷排,后盖左下不锈钢圆6寸排污阀1个,尽量做到**,后盖右下4寸不锈钢进料口1个,尽量做到**,4寸排气阀1个带内抽管,尽量做到**,不要外抽,副发进气管用125mm,防溢流装置,水循环水箱做到**4mm厚不锈钢底部安装60的排污阀底部不要低于柴油箱,清水罐底部装排污水阀1个.吸污管一根,两边工具箱,罐顶吸污口转弯处安装60mm球阀,随车工具,保修手册,上牌手续,其余部分按照厂家标准制作。 |
|
选配抽污/泥系统 |
|

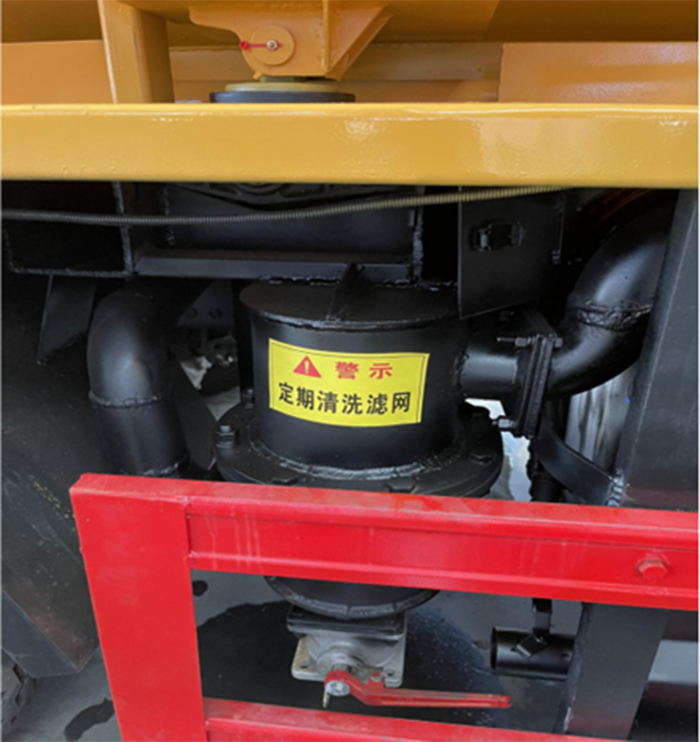

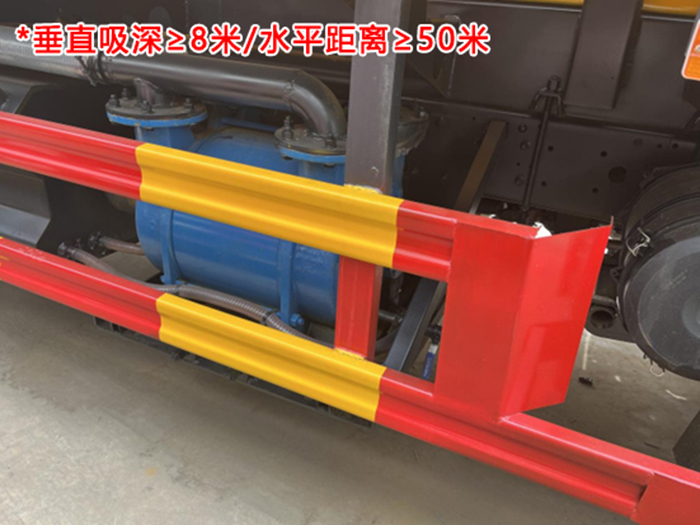

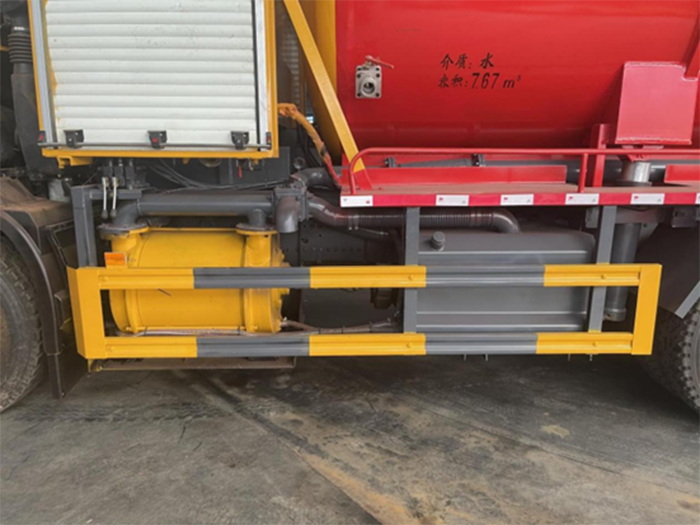

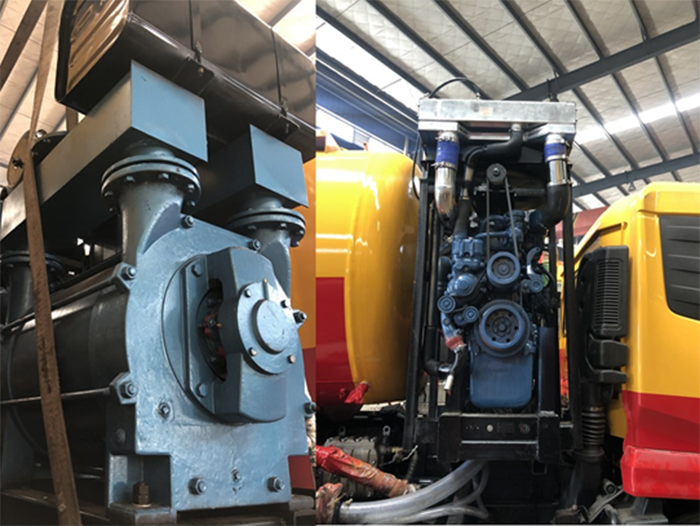

1. 可加装一套潍柴420马力柴油机组带动山东淄博2BE-258水循环抽泥泵,电控开关,电子自动泵油,手动油门调节制作,供油方式(底盘自带油箱)根据作业环境垂直吸深≥20米,水平距离≥100米,真空压力表,泵体散热水源采用**散热水箱,水箱底部加装φ60mm排水阀,罐体清水罐与水箱球阀互通,设备可24小时作业,吸力强,工作时间持久,其余标配。 2. 可加装一套山东2BE-204水循环,手动油门调节,侧取力连接传动轴带动,可自吸加压强排,真空压力表根据作业环境垂直吸深≥10米,水平距离≥100米,单向阀,防溢阀(加装滤网三通避免吸满罐污物流入泵体),水汽分离器,污水视污亮管,其余标配。 可加装一套双10吨油循环吸污系统(适用于北方地区,防冻,零下℃环境下作业)侧取力连接传动轴带动,可自吸加压强排,真空压力表根据作业环境垂直吸深≥8米,水平距离≥60米,单向阀,双防溢阀(加装滤网三通避免吸满罐污物流入泵体),双油水汽分离器,污水视污亮管,其余标配。 |
|
高压泵配置 |
|

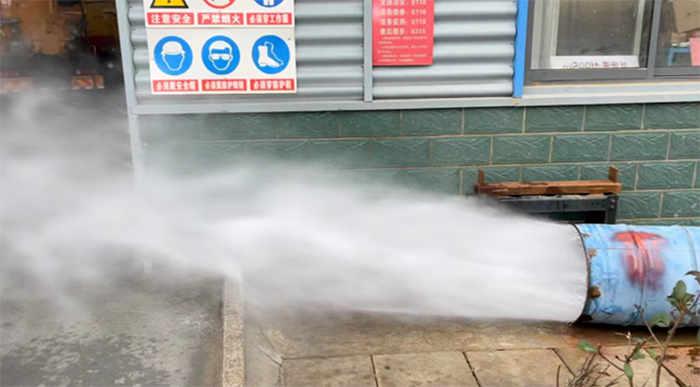

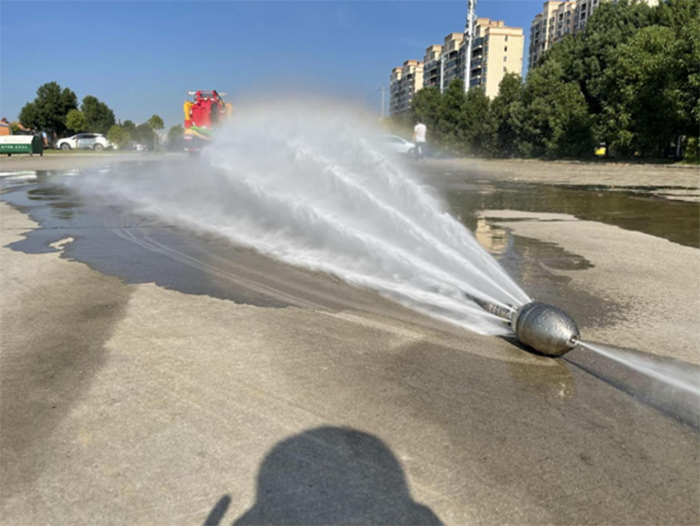

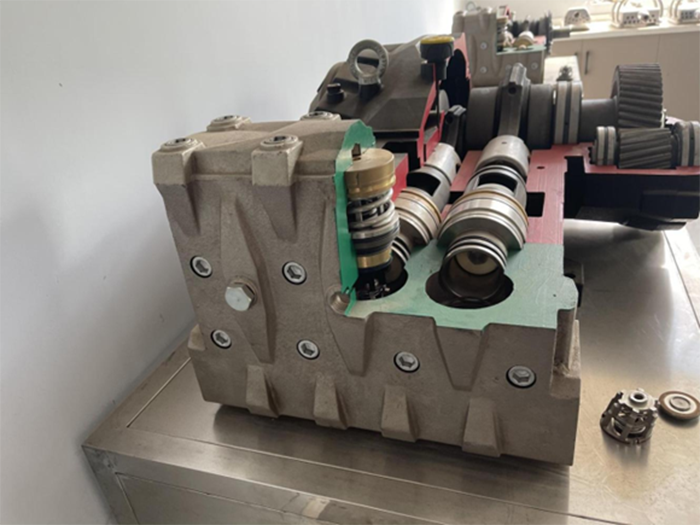

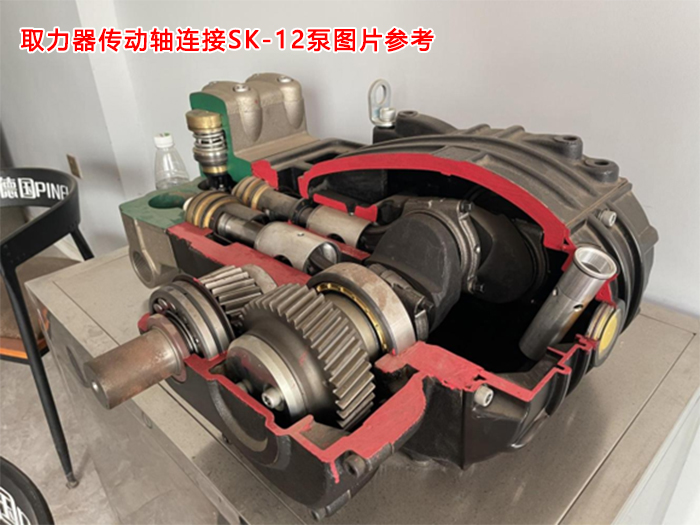

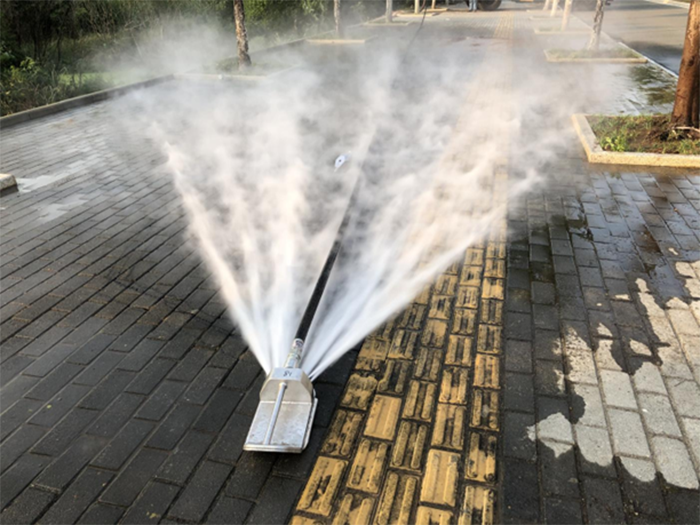

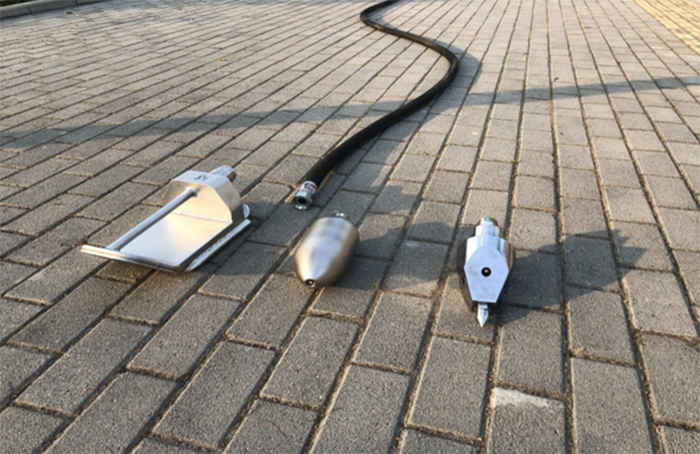

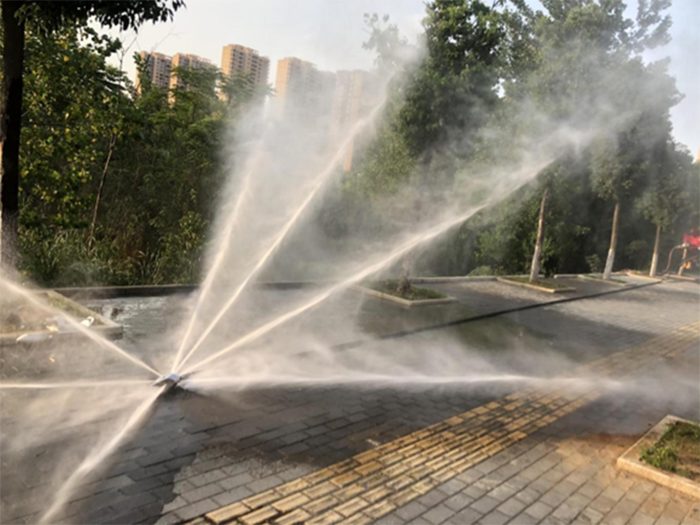

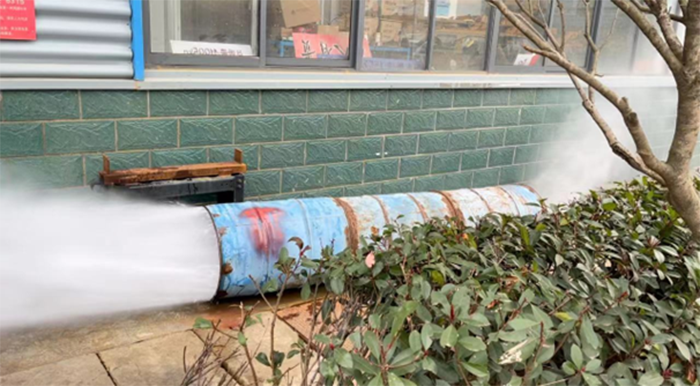

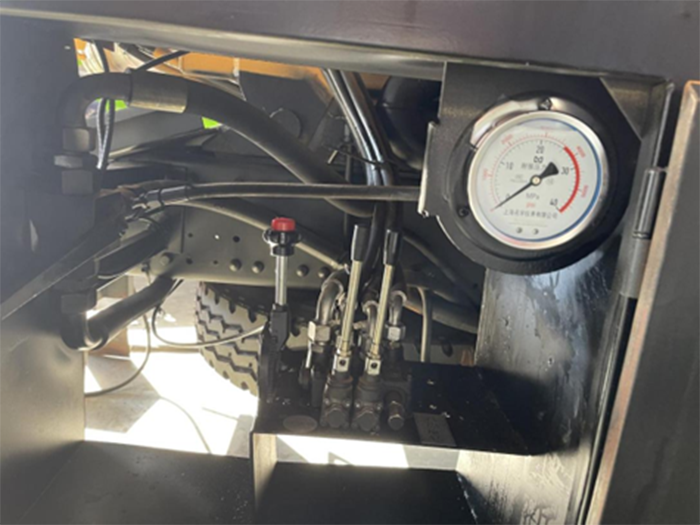

高压清洗疏通泵选用“德国品孚”高压泵350流量,可按客户需求选用其它品牌,泄压保护阀,自制滤桶过滤,双进水,高压清洗压力表,水位亮管,25高压疏通管100米,卷盘可液压有齿轮泵折叠翻转,卷盘快慢速度可调节,随车配带“德国品孚”原厂喷头/小水雷 、大水雷、帝王、穿刺、直冲喷头各一个,其余按照厂家标准标配生产。 |
(1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。
(2)车辆使用前应按汽车使用说明书的要求进行磨合。
(3)润滑系统保养:车辆每行驶5000km-10000km时就需清洗保养一次,在遇到发动机噪音过大,加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物,这样可以避免机油高温下的氧化稠化,能有效的减少发动机部件的磨损,从而延长发动机寿命,提高发动机动力。
(4)冷却系统保养:车辆在冬夏换季时应清洗保养一次,希望您正常行驶中每6个月至8个月清洗保养一次,或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(5)燃油系统保养:车辆每行驶800km-1000km时需清洗保养1次,或当你发觉引擎喘抖,迟滞和加速不良,冒黑烟,无力、费油时清洗保养1次。要清除系统内部的胶质和积碳,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(6)变速箱保养:车辆每行驶800km-1000km时清洗保养一次,或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物,恢复密封垫和O型圈的弹性,使变速箱换档平顺,提高动力输出,彻底更换旧的自动变速箱油。
(7)动力转向系统保养:车辆每行驶1000km-2000km清洗需保养一次,或遇转向困难系统渗漏,更换动力转向机配件后,也须清洗保养一次。清除系统中有害的油泥、漆膜,清除低温时的转向困难,制止并预防动力转向液的渗漏,清除转向噪音,彻底更换旧的制动转向液。
(8)制动系统保养:车辆每行驶800km清洗保养一次,或遇ABS反应过早,过慢时清洗保养一次。清除系统中有害的油泥漆膜,清除超高温或超低温时工作失灵的危险,有效防止制动液变质过期,彻底更换旧的制动液。
(1)免费维修方案以及期限? 1、跟踪服务时间:终身; 2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费; 3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员; 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积极预防。
(2)免费后期配件供应价格方式? 1、方式:在所在地技术服务站统一供货,根据用户要求由厂方直接发货; 2、配件只收工本费,不加其他费用。
(3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。 专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
(4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
(5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。
(6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)
(7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在全国各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供优质的服务!
