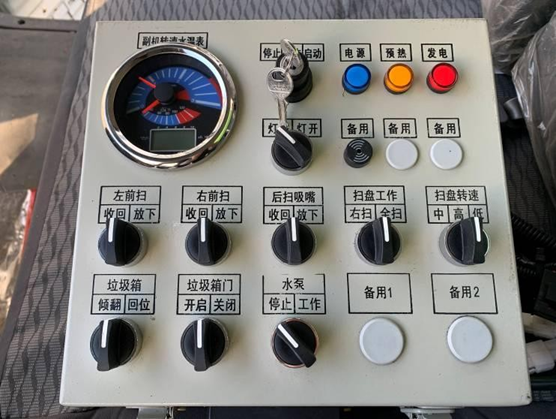

4 个中置扫盘,带3档调速;江铃副发动机;大力马达;施耐德控件开关;**电磁阀组;免维护自分离式离合器;北玻台信免维护风机;不锈钢水箱;不锈钢垃圾箱;尾部 LED 箭头灯;手动泵应急系统;刷臂转动机构使用高新耐磨工程隔套,免打黄油;精密冷弯无缝液压油管。

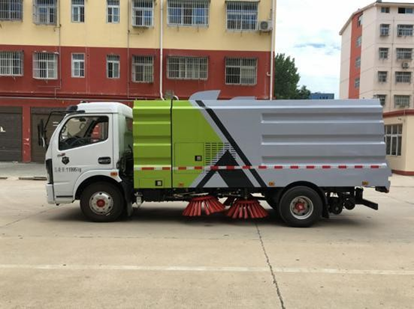

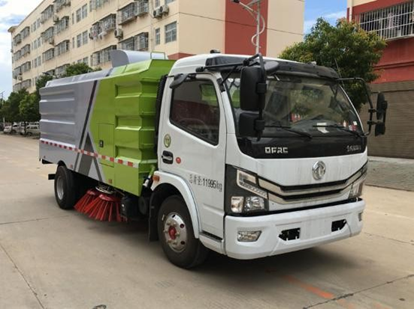

车辆型号 |
CLW5120TSL6 型扫路车 |
|||
二类底盘型号 |
EQ1125SJ8CDC |
|||
轴距 |
3800mm |
|||
前/后悬 |
1130/1770 mm |
|||
发动机型号/功率 |
底盘发动机 |
D25TCIF1 D30TCIF1 D40TCIF1 D45TCIF1 NV30-C6G NV30-C6C NV30-C6D CY4SK361 YCY30165-60 |
110 kW 125 kW 135 kW 162 kW 115 kW 120 kW 120 kW 125 kW 121 kW |
|
副发动机 |
JX493ZG3 / JE493ZG5 |
64 kW |
||
**爬坡角 |
30% |
|||
排放 |
GB3847-2005,GB17691-2018 国Ⅵ |
|||
加速行驶车外噪声 |
≤84dB(A),满足噪声二阶段要求 |
|||
**车速 |
103 km/h |
|||
接近角 |
21° |
|||
离去角 |
18° |
|||
质量参数 |
整备质量 |
5750 kg |
||
**总质量 |
11995 kg |
|||
尺寸参数 |
外形尺寸(长×宽×高) |
6700×2200×2730 mm |
||
**小离地高度 |
240 mm |
|||
吸扫作业
|
清扫效率 |
≥95% |
||
**吸入粒度 |
120 mm |
|||
吸扫宽度 |
2.8-3.2 m |
|||
**清扫能力 |
60000 m2/h |
|||
碟形盘刷外伸尺寸 |
≥400 mm |
|||
吸扫行驶速度 |
3-20 km/h |
|||
罐体 |
水罐额定容量 |
2 m³ |
||
垃圾箱 |
垃圾箱额定容量 |
6 m³ |
||
垃圾箱倾翻角度 |
≥46° |
|||
卸料门开启角度 |
≥85° |
|||
液压系统 |
型式 |
开式、电气** |
||
主要元件 |
齿轮泵、液压马达、液压缸、电磁阀 |
|||
系统压力 |
16 MPa |
|||
液压油箱容量 |
60 L |
|||
油温 |
60 ˚C |
|||
电气系统 |
型式 |
DC12 V |
||
电压 |
12 V |
|||
蓄电池 |
12 V |
|||
洒水系统 |
主要部件 |
电动隔膜泵、水滤器、喷嘴等 |
||
扫盘装置 |
型式 |
中置四个扫盘,液压马达驱动,右前可****,具有避让回复功能。 |
||
扫盘直径 |
850 mm |
|||
扫盘角度 |
前倾:4-6 度 外倾:4-7 度 |
|||
吸盘 |
型式 |
单吸口,液压**,弹簧悬浮。 |
||
吸口直径 |
200 mm |
|||
序号 |
名称 |
数量 |
备注 |
1 |
消防水带 |
1 根 |
用于加水 |
2 |
消防扳手 |
1 把 |
用于拆卸消防栓 |
3 |
手动液压泵摇杆 |
1 根 |
用于手动液压泵的启动 |
4 |
水滤扳手 |
1 把 |
用于拆卸水过滤器 |
5 |
备胎 |
1 个 |
|
序号 |
名称 |
数量 |
1 |
刷毛 |
88 支 |
2 |
风机密封条 |
1 根 |
3 |
后门密封条 |
1 根 |
1、 采用吸扫结合的方式收集垃圾,湿式除尘、电液**,液压倾翻卸料的作业方式对路面进行清扫作业。
2、 采用副发动机专门驱动风机和液压系统,保证行驶过程中能继续工作,保证清扫过程的连续性。
3、 采用“中置四盘刷+后置吸嘴”的结构布置,便于清扫装置与吸嘴的调整和维护,转场时整车通过性好。
4、 副发动机与风机之间的传动设置设有自动离合器,可保证副发动机空载起动和停机时与风机的自动脱离,降低对副发动机的冲击,提高了副发动机的工作可靠性和使用寿命。

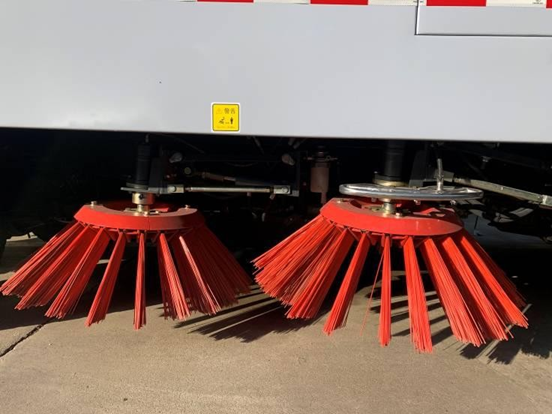

5、 扫盘有遇障避让保护功能和复位功能,遇到障碍物后回缩,越过障碍物后复位。
6、 根据不同清扫工况,在不增加副机油门的情况下,实现扫盘高中低三档调速,即能保证在各种污染状况下都有良好的清扫效果,同时节省油耗以及刷毛的损耗。

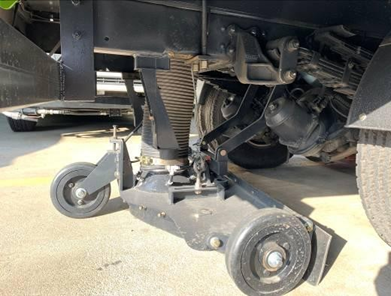

7、 采用可随路面自动找平的全浮动式吸嘴,吸尘效果好,使用寿命长。

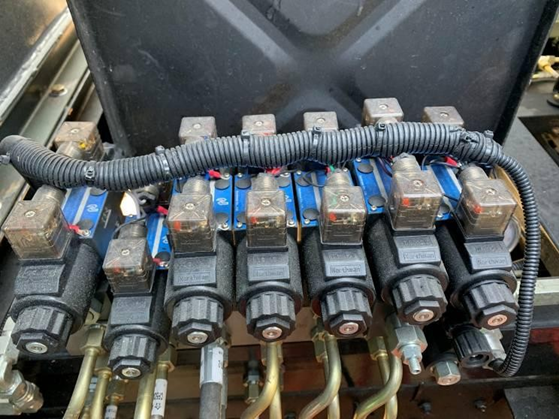

8、 进口液压阀组,能保证整车的液压动作的稳定性和流畅性。
9、 优质液压马达,能保证扫盘的工作稳定性,使用寿命长。

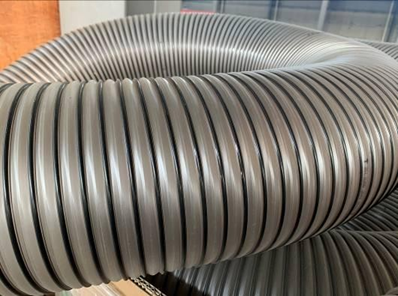

10、进口原料制成的外翻式吸尘管,有效防止吸尘管被划破、冻裂,增加使用寿命。
11、精密无缝冷弯液压油管,内壁无氧化杂质,保证液压油路清洁,不堵阀。
12、扫盘刷臂内使用高性能工程塑料隔套,耐磨性好,免打黄油免维护,节省人力物力。
13、不锈钢水箱、垃圾箱,可抗一般性腐蚀,增加箱体的使用寿命。

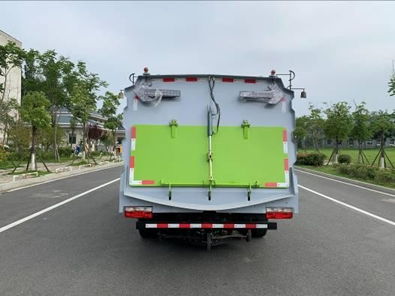

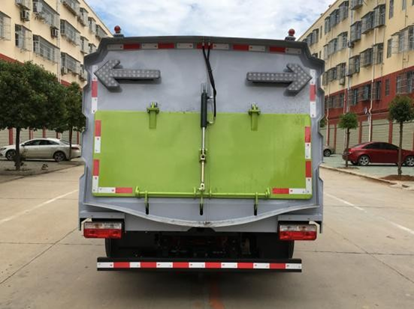

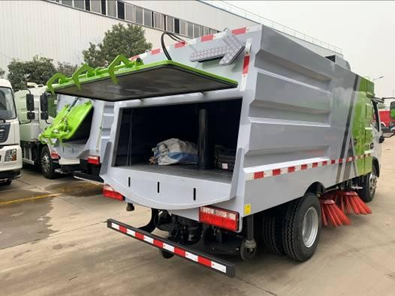

14、超宽后门且大于 85 度的开启角度,更易于倾倒垃圾,清理垃圾箱。
15、垃圾箱倾翻角度大于 46 度,易于倾倒垃圾。
16、可加装前冲、后洒、喷雾、自洁卷盘、作业监控系统、**吸管装置、推雪铲等。
(1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。
(2)车辆使用前应按汽车使用说明书的要求进行磨合。
(3)润滑系统保养:车辆每行驶5000km-10000km时就需清洗保养一次,在遇到发动机噪音过大,加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物,这样可以避免机油高温下的氧化稠化,能有效的减少发动机部件的磨损,从而延长发动机寿命,提高发动机动力。
(4)冷却系统保养:车辆在冬夏换季时应清洗保养一次,希望您正常行驶中每6个月至8个月清洗保养一次,或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(5)燃油系统保养:车辆每行驶800km-1000km时需清洗保养1次,或当你发觉引擎喘抖,迟滞和加速不良,冒黑烟,无力、费油时清洗保养1次。要清除系统内部的胶质和积碳,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(6)变速箱保养:车辆每行驶800km-1000km时清洗保养一次,或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物,恢复密封垫和O型圈的弹性,使变速箱换档平顺,提高动力输出,彻底更换旧的自动变速箱油。
(7)动力转向系统保养:车辆每行驶1000km-2000km清洗需保养一次,或遇转向困难系统渗漏,更换动力转向机配件后,也须清洗保养一次。清除系统中有害的油泥、漆膜,清除低温时的转向困难,制止并预防动力转向液的渗漏,清除转向噪音,彻底更换旧的制动转向液。
(8)制动系统保养:车辆每行驶800km清洗保养一次,或遇ABS反应过早,过慢时清洗保养一次。清除系统中有害的油泥漆膜,清除超高温或超低温时工作失灵的危险,有效防止制动液变质过期,彻底更换旧的制动液。
(1)免费维修方案以及期限? 1、跟踪服务时间:终身; 2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费; 3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员; 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积极预防。
(2)免费后期配件供应价格方式? 1、方式:在所在地技术服务站统一供货,根据用户要求由厂方直接发货; 2、配件只收工本费,不加其他费用。
(3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。 专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
(4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
(5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。
(6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)
(7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在全国各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供优质的服务!
