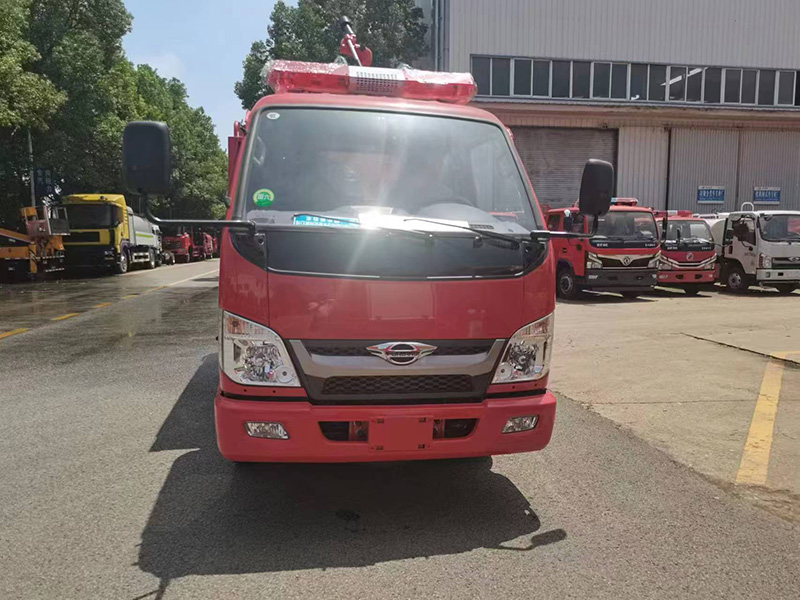

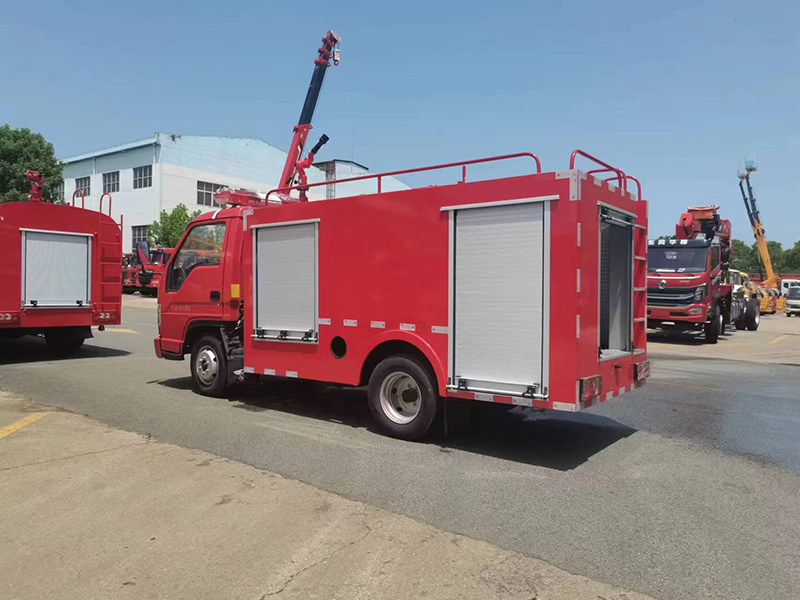

◆福田小卡2 单排小卡之星多功能消防洒水车是由二类汽车底盘、罐体、侧力器、传动轴等上装部件组成,该车配备40/50型洒水泵、PS20型洒水炮,罐体公告容积为1800L(实际容积可达到2000L)。
◆整车由消防员乘员室和车身两大部分组成,乘员室为单排驾驶室,可乘坐2人,该车为外露罐结构,车身前部为器材箱+罐体,后部为泵房。水罐材质为优质碳钢,载水1800L。
◆采用北汽福田汽车股份有限公司原装二类底盘BJ1045V9JB3-55 ,车辆性能稳定、综合油耗低廉、驾乘舒适灵活、售后服务完善。
◆全柴95马力(70KW),动力强劲,经济省油,经济性好,可靠性高,噪声低,国Ⅵ排放标准。
◆机动性能强,环保性能好,人性化设计,器材布置合理,取用方便;
◆采用原装单排整体式结构,视野开阔。
◆具备**税务总局免征公告,上牌时免交车辆购置税。
概 述 | ◆福田小卡之星单排驾驶室,采用高强度钢板和封闭式结构,形成有效的防撞保护区,保护驾乘人员安全。关键易腐蚀部位采用工程合成树脂等特殊材料,极大地提高了驾驶室的抗腐蚀性。座椅双密度发泡,弹性好,不变形,舒适性好。内装饰采用优质原生塑料,无气味。配置大视野前挡风玻璃,有效减少弯道盲区,提高行车安全; ◆驾驶室后设有乘员室,平头全金属封闭式结构,可乘座2人,驾驶室乘员2人; ◆驾驶室内加装有取力器**开关、各种附加**开关,仪表台下方装有多功能电子**报器,车顶装有**; ◆驾驶室内搁物箱等人性化设计,一应俱全。 |
福田小卡2单排座驾驶室 |
|

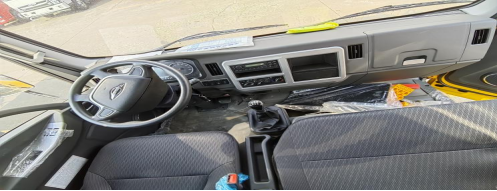

前排驾驶位 |
水罐容积(L) | 1800 | 罐体材质 | 优质碳钢材质 |
人孔 | 设DN460人孔1个,带有快速锁定/开启装置 | ||
溢流口 | 设溢流口1个。 | ||
排污口 | 1个排污口,手动阀**。 | ||
注水口 | 在水罐前部左侧接1只DN65外注水接口。 | ||

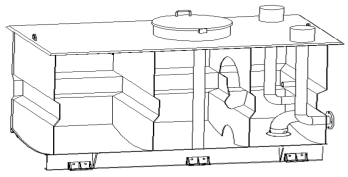

罐体示意图 | |||
材质及工艺 | ◆水罐采用优质碳钢罐体; ◆罐体成型后高压气体试漏检测,使罐体具有强度高、**稳、车辆运载平稳安全等特点; ◆罐体在焊接工装工位上采用气体保护焊接自动焊接而成,保证罐体焊缝质量的原样性。 ◆罐体的长度采用一次成型的整体式纵梁焊接,确保罐体的强度。 |
型式 | 侧挂式取力器 | |
操 纵 | 手动** | |
冷却方式 | / | |
润滑方式 | 飞溅式油润滑 |

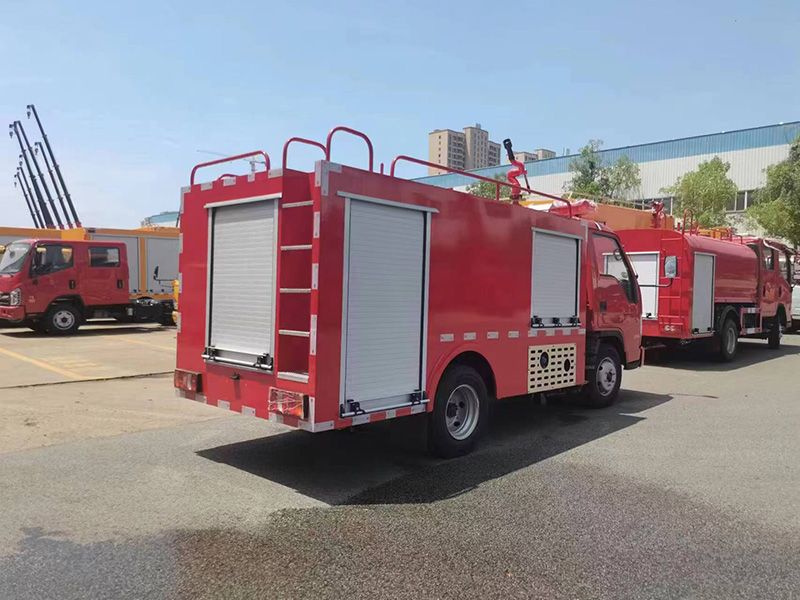

结构 | 器材箱为方形消防车结构,两侧及后面均可装取器材,器材箱后部设有供消防员上下的人梯,整体厢体由Q235碳钢钢板焊接而成,器材箱全部安装新款易拉高强度铝合金卷帘门,内饰铺设铝质花纹板,美观耐用。主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走。(可根据用户需求采用铝合金方管焊接) | |
材质 | 骨架、蒙皮为优质Q23**钢材;内隔板、底板为高强度铝合金和新型隔热防护板。 | |
图示 | ||
器材放置 | ◆按战斗编程和战斗展开设计器材集成; ◆按使用逻辑关系和使用频率放置器材; ◆使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材; | |

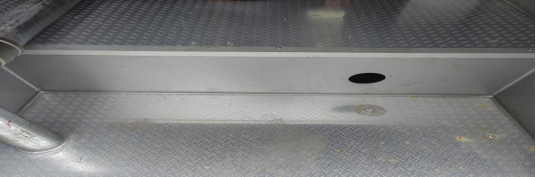

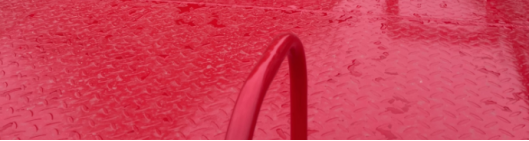

车顶 | 采用花纹板铺设(限车厢顶部) | |
图示 (参考) | ||
爬梯 | 后爬梯采用内嵌式爬梯,上车扶手手采用圆钢管,表面喷漆处理。 | |
图示 | ||
洒水泵: | 40/50洒水泵 | |
流 量: | 40 m³/h | |
安装型式: | 侧挂 |

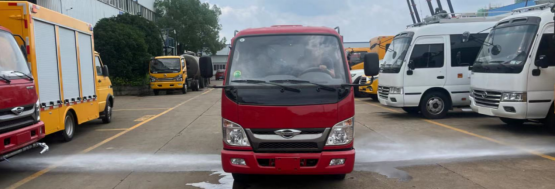

前冲 | 标配前置对冲圆锥喷嘴,冲洗宽度≥25m 圆锥喷嘴角度可以任意调节,可将中间车道的垃圾冲到两侧,方便对垃圾进行清扫收运,同时实现对多车道洒水降尘。 |
图示 | |

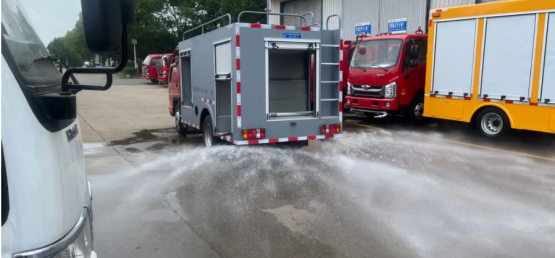

后洒 | 双侧后洒,洒水面积15m² |
图示 | |

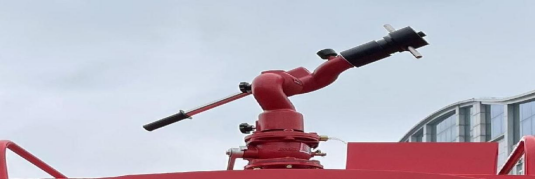

洒水炮 | 流量达到20L/s,柱状射程约40m,可用作消防救援灭火。 |
图示 |
附加电气 | 设**电路 |

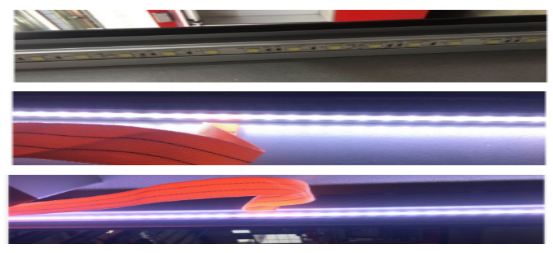

**照明 | 消防员室、泵房分别设有照明灯,操纵仪表板上设有照明、指示灯。 |
图示 | |

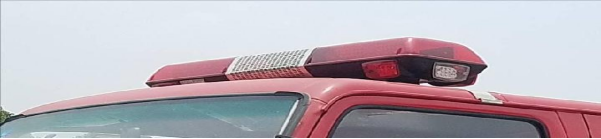

**示装置 | 驾驶室顶部配备长排豪华红红 LED **,**报器及其**盒在驾驶室内。 |
图示 |
序号 | 名 称 | 数量 | 单位 | 备注 |
1 | 底盘使用说明书 | 1 | 本 | |
2 | 底盘维修手册 | 1 | 本 | |
3 | 底盘质量保修卡 | 1 | 本 | |
4 | 底盘合格证 | 1 | 单 | |
5 | 随车工具清单 | 1 | 单 | 若有 |
6 | 发动机号码拓印件 | 1 | 份 | 若有 |
7 | 底盘号码拓印件 | 1 | 份 | 若有 |
8 | 绿化喷洒车使用说明书 | 1 | 本 | |
9 | 绿化喷洒车消防器材清单 | 1 | 单 | |
10 | 绿化喷洒车合格证 | 1 | 本 | |
11 | 绿化喷洒车跟踪服务卡 | 1 | 单 | |
12 | 绿化喷洒车交接清单 | 1 | 单 |
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 消防水带 | 盘 | 1 | 13-Φ65-20 1盘 13-Φ80-20 2盘 |
2 | 吸水管 | 米 | 6 | |
3 | 地上扳手 | 个 | 1 | |
4 | 开关直流水** | 支 | 1 |
(1)汽车底盘和配套泵的维护保养按相应的使用说明书进行。
(2)车辆使用前应按汽车使用说明书的要求进行磨合。
(3)润滑系统保养:车辆每行驶5000km-10000km时就需清洗保养一次,在遇到发动机噪音过大,加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物,这样可以避免机油高温下的氧化稠化,能有效的减少发动机部件的磨损,从而延长发动机寿命,提高发动机动力。
(4)冷却系统保养:车辆在冬夏换季时应清洗保养一次,希望您正常行驶中每6个月至8个月清洗保养一次,或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(5)燃油系统保养:车辆每行驶800km-1000km时需清洗保养1次,或当你发觉引擎喘抖,迟滞和加速不良,冒黑烟,无力、费油时清洗保养1次。要清除系统内部的胶质和积碳,防止有害的腐蚀发生,避免并制止密封件和水箱的渗漏,彻底更换旧的冷却液。
(6)变速箱保养:车辆每行驶800km-1000km时清洗保养一次,或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物,恢复密封垫和O型圈的弹性,使变速箱换档平顺,提高动力输出,彻底更换旧的自动变速箱油。
(7)动力转向系统保养:车辆每行驶1000km-2000km清洗需保养一次,或遇转向困难系统渗漏,更换动力转向机配件后,也须清洗保养一次。清除系统中有害的油泥、漆膜,清除低温时的转向困难,制止并预防动力转向液的渗漏,清除转向噪音,彻底更换旧的制动转向液。
(8)制动系统保养:车辆每行驶800km清洗保养一次,或遇ABS反应过早,过慢时清洗保养一次。清除系统中有害的油泥漆膜,清除超高温或超低温时工作失灵的危险,有效防止制动液变质过期,彻底更换旧的制动液。
(1)免费维修方案以及期限? 1、跟踪服务时间:终身; 2、在交客户使用之日起,在正常使用范围内,行驶10000公里内或一年内免费修理(不包括易损件和电器部分),超过一年,只收取零件费; 3、服务到达时间:省内,二十四小时内到达;其它地区,二十四小时内派出人员; 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除,无故障积极预防。
(2)免费后期配件供应价格方式? 1、方式:在所在地技术服务站统一供货,根据用户要求由厂方直接发货; 2、配件只收工本费,不加其他费用。
(3)售后服务方式? 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式,详见底盘《保养手册》。 专用装置部分的维修,可采用电话、传真的联系方式,供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
(4)技术培训方案? 供货方负责在交车给用户使用前,在用户所在地免费培训设备使用人员,主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
(5)我们是外地的,能不能送车? 购车流程规定客户可以在网上订购,签订购车合同。预付定金。在规定时间内送车到客户指定地点,客户验车合格付全款。
(6)到厂自提车时间? 自提时间:周一至周日,08:00 - 19:00(部分自提点工作时间为9:00-18:00,如遇国家法定节假日,则以新闻发布放假时间为准,请大家届时关注)
(7)我们这里有没有销售点?想看车怎么办? 专用车不同于小轿车之类的在全国各地设立销售公司4S店,这是由专用车的特殊性决定的。利用现在发达的商务网络,客户只要来电来函下订单,按照购车流程进行购车,会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求,为每位用户打造高品质、个性化的专用车,欢迎您来实地考察生产实力及产品工艺,我们会为您提供优质的服务!
